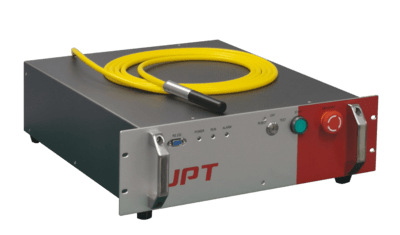

CW-T-100MM
• Ideal zum präzisen Schweißen und exakten Schneiden von Kunststoffen
• Anpassbar für individuelle Anforderungen
• Hohe Effizienz, geringe Wartung
• Anpassbar für individuelle Anforderungen
• Hohe Effizienz, geringe Wartung
Anwendungsgebiete
Technische Daten
| Allgemein | |
|---|---|
| Wellenlänge | 1940 nm |
| Technische Maße Breite | 482 mm |
| Technische Maße Tiefe | 575 mm |
| Technische Maße Höhe | 105 mm |
| Nettogewicht | 21 kg |
| Anti-Reflexions-Beschichtung | Standard |
| Laser | |
|---|---|
| Strahlqualität(Je nach Faserkerndurchmesser) | 2 <M² / 6 <M² / 10 <M² |
| Modulationsfrequenz | 5 - 20 kHz |
| Strahldurchmesser D4σ | 6 mm / 12 mm |
| Faserkerndurchmesser | 50 µm / 100 µm / 150 µm |
| Faserlänge | 5 m / 10 m / 15 m / 20 m |
| Laser Betriebsart | CW, moduliert |
| Pilotlaser | Standard |
| Ausgangstyp | QBH / QCS |
| Strahlparameterprodukt (BPP)(Je nach Faserkerndurchmesser) | 1,3 mm*mrad / 3,3 mm*mrad / 6,5 mm*mrad |
| Nominelle Ausgangsleistung CW | 100 W |
| Leistungseinstellbereich | 10 - 100 % |
| Stromversorgung | |
|---|---|
| Supply Voltage AC | 220 V |
| Kühlung / Temp. | |
|---|---|
| Kühlmethode | Wasser |
CW-T-Laser | Multimode
| Modellbezeichnung | Wellenlänge | Nominelle Ausgangsleistung CW | Strahlqualität | Strahlparameterprodukt (BPP) | Modulationsfrequenz | Nettogewicht | Technische Maße Tiefe | Technische Maße Höhe | Technische Maße Breite | Kühlmethode | Anfrage | Detail |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CW-T-100MM | 1940 nm | 100 W | 2 <M² / 6 <M² / 10 <M² | 1,3 mm*mrad / 3,3 mm*mrad / 6,5 mm*mrad | 5 - 20 kHz | 21 kg | 575 mm | 105 mm | 482 mm | Wasser | ||
| CW-T-200MM | 1940 nm | 200 W | 2 <M² / 10 <M² | 1,3 mm*mrad / 4 mm*mrad / 6,5 mm*mrad | 5 - 20 kHz | 24 kg | 575 mm | 105 mm | 482 mm | Wasser |
